| SC | LC | FC | |
|---|---|---|---|
 |
 |
 |
|
| 標準規格 | IEC 61754-4 | IEC61754-20 | IEC 61754-13 |
| 適用ファイバ・研磨 | SM.APC, SM.UPC MM50(OM2).PC, MM50(OM3/OM4).PC MM62.5(OM1).PC |
||
| 接続損失 | SMF: 平均0.20dB、最大0.30dB MMF: 平均0.10dB、最大0.25dB |
||
| 反射減衰量 | SMF: ≧60dB(APC), ≧55dB(UPC) MMF: ≧30dB(PC) |
||
| 適用温度範囲 | 組立：-5〜45°C、使用：-40〜75°C 輸送：-40〜50°C、保管：-40〜50°C |
||
| 信頼性規格 | IEC 61753-1 GR-326-CORE, GR-1081-CORE TIA/EIA-568.3-D |
||
Lynx-CustomFit®は、あらゆるアプリケーションと顧客のニーズを満たすように設計されています。
Lynx-CustomFit®に関する情報が必要な場合は、お気軽にお問い合わせください。
| LC | SC | FC | |
|---|---|---|---|
| φ0.25mm素線 φ0.9mm心線 |
 |
|
|
| 1.6mmコード 2mmコード |
|
|
|
品番:LYNX3(J)-P1.P2-P3-P4
P1:コネクタ品種/P2:コネクタ研磨形状/P3:ファイバ種類/P4:適用コード径
例)LYNX3(J)-SC.UPC-SM-250/900、LYNX3(J)-SC.UPC-SM-2
| P1:コネクタ品種 | P2:研磨種類 | P3:ファイバ種類 | P4:コード径 | ||
|---|---|---|---|---|---|
| P1 | コネクタ品種 | P2 | P3 | コネクタ色 | P4 |
| SC LC FCM |
SC:SCコネクタ LC:LCコネクタ FCM:FCコネクタ |
APC | SM | 緑 | 250/900 2 |
| UPC | SM | 青 | |||
| PC | M5(OM2) | 黒 | |||
| M5(OM3) | 水色 | ||||
| M6 | ベージュ | ||||
〈推奨組立工具〉

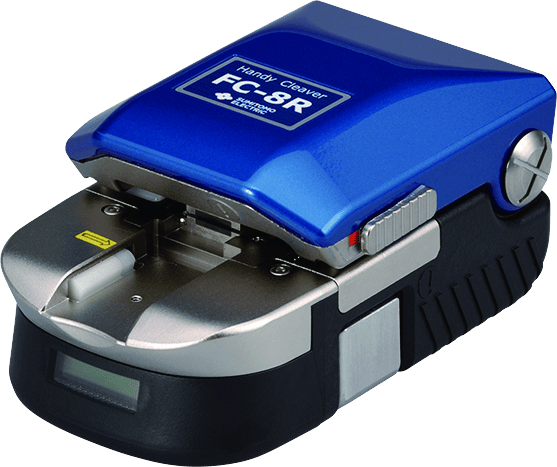

| 工具名 | 融着接続機 | ファイバカッタ ［FC-8R-MC］ |

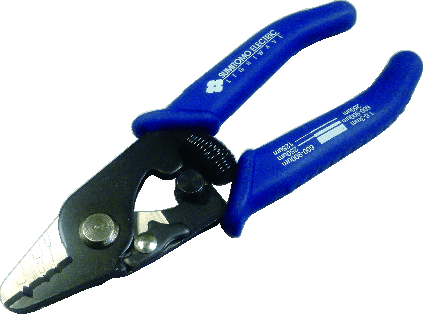

ジャケット リムーバ ［JR-M03］ |

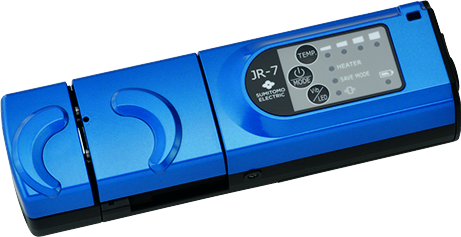

ホット ジャケット リムーバ ［JR-7］ |
1.7mmコード用 シースカッタ ［LYNX-CORDTOOL-1.6-2.4］ |
2mmコード用 シースカッタ ［LYNX-CORDTOOL-2.0-3.0］ |

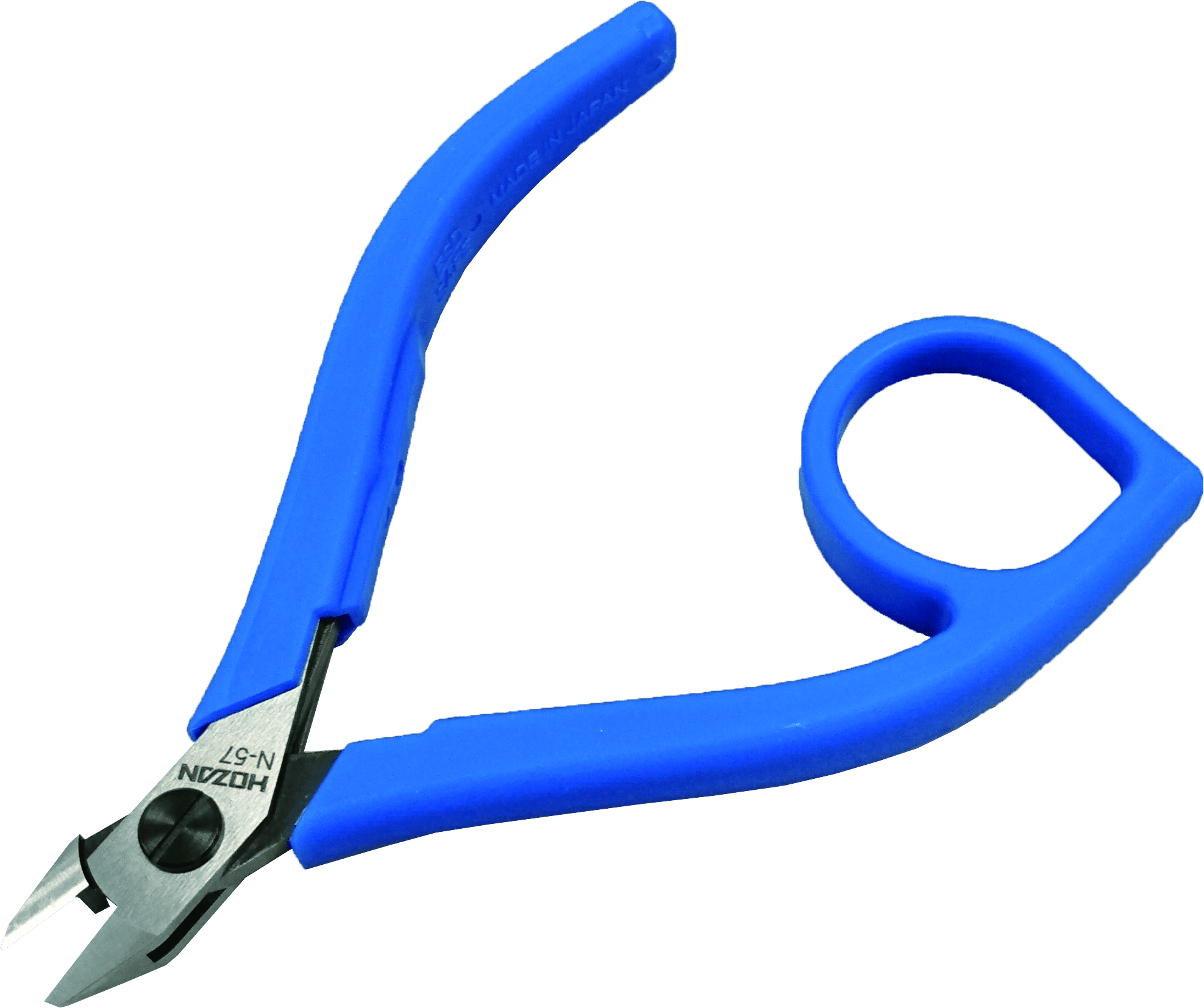

ケブラカッタ ［精密 ニッパー N-57］ |
|
|---|---|---|---|---|---|---|---|---|
| 工具 |
 |
 |
 |
 |
 |
 |
 |
|
| 単心 | コード対応 | 下表参照 | ● | ● | ─ | ●φ1.7mm用 | ●φ2mm用 | ● |
| 心線対応 | 下表参照 | ● | ● | ● φ0.25～φ0.5mmに対応 |
─ | ─ | ─ | |
※1 コードの材質によっては適用できない場合があります。
| 工具名 | ファイバホルダ | ||||
|---|---|---|---|---|---|

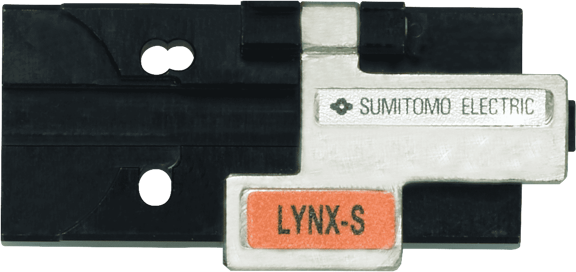

| コード、φ0.9mm心線用 ［LYNX-S］ |

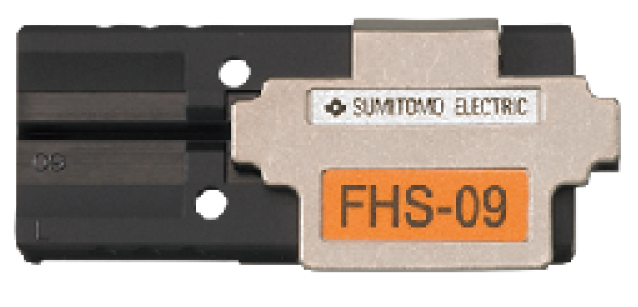

φ0.9mm心線用 ［FHS-09］ |

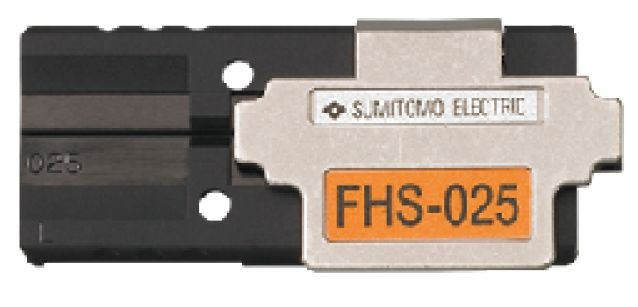

φ0.25mm素線用 [FHS-025] |

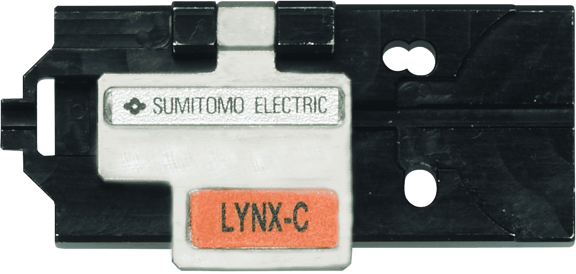

フェルールホルダ ［LYNX-C］ |
||
| 工具 |
 |
 |
 |
 |
|
| 単心 | コード対応 | ● | ─ | ─ | ─ |
| 心線対応 | ● φ0.9mm心線 | ● φ0.9mm心線 | ● φ0.25mm素線 | ─ | |
| スタブ対応 | ─ | ─ | ─ | ●（オプション） | |
〈組立可能 融着接続機一覧〉

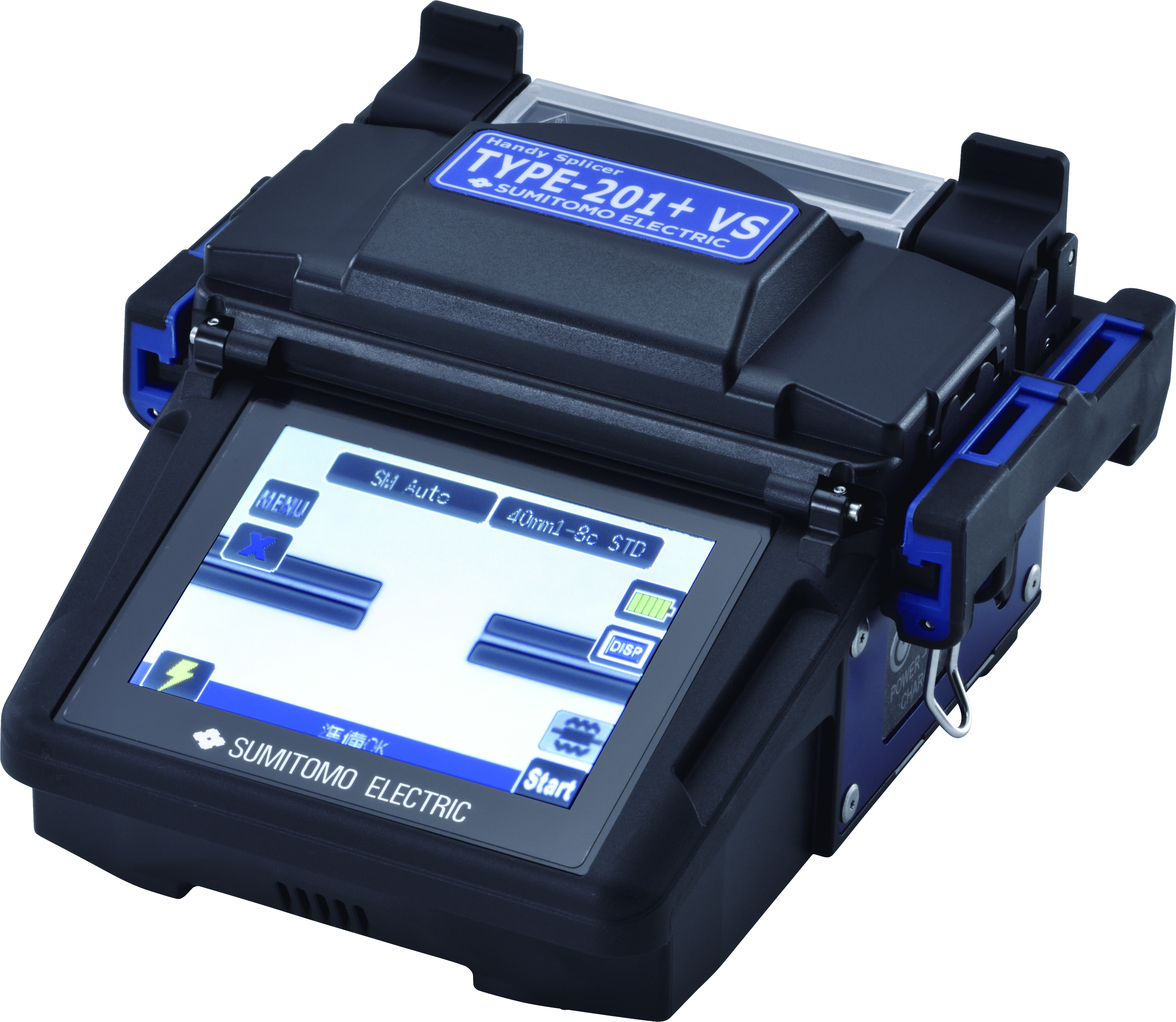

| 単心 | コード対応 | TYPE-71VS/Mx | TYPE-71C/71C+ | TYPE-201x/201ex/201+x | TYPE-72C/72C+ | TYPE-72Mx/72Mx+ |
|---|---|---|---|---|---|---|
| 心線対応 | TYPE-71VS/Mx | TYPE-71C/71C+ | TYPE-201x/201ex/201+x | TYPE-72C/72C+ | TYPE-72Mx/72Mx+ |
〈推奨ホルダ配置〉
（単心タイプのみ適用）
| 種別 | ファイバホルダ | |
|---|---|---|
| 左 側 | 右 側 | |
| φ0.25㎜素線の場合 | FHS-025 | フェルールホルダ※3 |
| φ0.9㎜心線の場合 | FHS-09※2 | フェルールホルダ※3 |
| コードの場合 | LYNX-S | フェルールホルダ※3 |
※2 LYNX-Sでも対応可能です。
※3 金属タイプのLYNX-Cもオプション品で対応可能です。

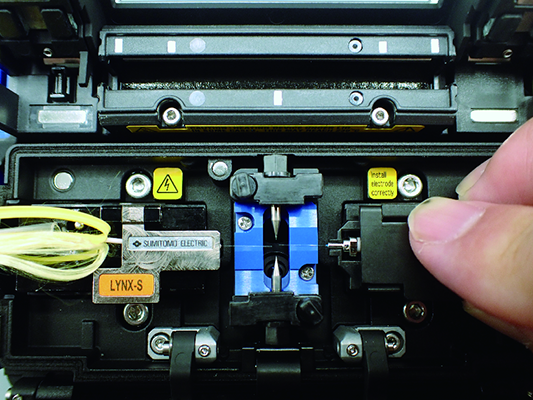

〈組立工程〉
①スタブをホルダにセット
②融着
③融着部を保護
④ケブラを固定
固定が簡単になりました。
⑤完成
〈コネクタキット〉
