Especificações

Uma linha de suportes para fibra, cabos e férulas que proporciona uma montagem precisa e sem necessidade de habilidades especiais.

SC LC FC ST MPO
image image image image image
Interface
Padrão		 IEC 61754-4 IEC61754-20 IEC 61754-13 IEC 61754-2 IEC 61754-7-1
Tipo de fibra
e
Tipo de polimento		 SM.APC, SM.UPC
MM50(OM2).PC, MM50(OM3/OM4).PC
MM62.5(OM1).PC		 SM.APC
MM50.PC plano
Perda de inserção
(Contra o plugue mestre) 		SMF: Média 0,20dB, Máx. 0,30dB
MMF: Média 0,10dB, Máx. 0,25dB		 SMF (Perda Padrão): Máx. 0,75dB
SMF (baixa perda): máximo 0,4d
MMF (baixa perda): máximo 0,4dB
Perda de retorno
(Contra o plugue mestre) 		SMF: ≧60dB(APC), ≧55dB(UPC)
MMF: ≧30dB(PC) 		SMF: ≥55dB
Temperatura
Condições		 Instalação: -5 a 45°C, Operação: -40 a 75°C
Transporte: -40 a 50°C, Armazenamento: -40 a 50°C
Qualificação IEC 61753-1
GR-326-CORE, GR-1081-CORE
TIA/EIA-568.3-D		 GR-1435-CORE
GR-1081-CORE
TIA/EIA-568.3-D

Linha de produtos

Lynx-CustomFit™ foi projetado para atender a qualquer aplicação e necessidade do cliente.
Não hesite em contactar-nos se precisar de alguma informação sobre Lynx-CustomFit™.

  • Todos os principais tipos de conectores disponíveis (SC, LC, FC, ST)
  • Cobrindo vários tipos de fibra, polimento, tamanho do cabo
SC LC ST FC Duplex
LC Clip*		 MPO
Fibra 250 μm / cordão tight buffer 900 μm / cordões 900 μm image image image image image
Fibra 250 μm / cordão tight buffer 900 μm (Boot curto*) image image image
Cordões 1,6mm / 2mm / 3mm image image image image image
Cabo Loose tube de 2 mm image image image image
Cabo de 4,8 mm APC
Disponível
12 fibras / 8 fibras
Ribbon, Cordão Ribbon, Cordão de 3 mm 		image

*Conheça as informações aqui.

Outros produtos

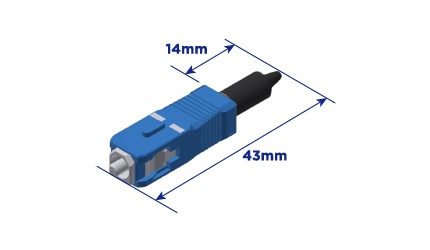

Boot curto

Aplicação de inicialização curta otimizada para pequenos painéis e gabinete

Boot curto

Mais detalhes

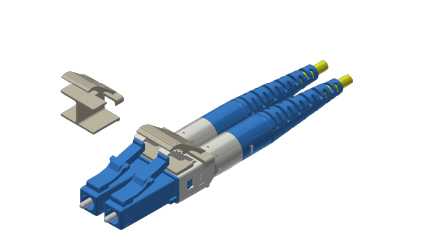

Clipe LC duplex

Retrofitável e destacável

Clipe LC duplex

Mais detalhes

Fiber Holders

Uma linha de suportes para fibra, cabos e férulas que proporciona uma montagem precisa e sem necessidade de habilidades especiais.

Connector
Type		 Single Fiber Connector
(Lynx-CustomFit™ Ver.3) 		MPO Connector
(Lynx-CustomFit™ Ver.2)
Type 250μm
fiber		 900μm
Tight Buffer		 900μm Loose Tube/ 900μm Loose Buffer 2mm cord
with 900μm Tight Buffer		 2mm cord
with 900μm Loose Buffer		 3mm cord
with 900μm Tight Buffer		 Bare Ribbon Round Cord Ribbon Cord
Part No.
(Left-hand side): For fiber/Cord Set 		FHS-025
or
LYNX-S-LB		 FHS-09
or
LYNX-S2 *1		 LYNX-S-LB LYNX-S2 *1 LYNX-S-LB LYNX-S2 *1 12-fiber: FHM-12V 8-fiber: FHM-8
Part No.
(Right-hand side): For ferrule sub-assembly set 		LYNX-C-PLS (Plastic, Standard) *2
or
LYNX-C (Metal, Option) 		LYNX2-C(MT) (Plastic, Standard) *3
or
LYNX2-C(MT) Metal (Metal, Option)
  1. The LYNX-S2 holder is compatible with the JR-7S and JR-M03 and supports one-pass removal of the 250μm coating and 900μm buffer with JR-7S.
    Neither LYNX-S nor LYNX-S2 supports the 250μm coating and 900μm buffer removal with the JR-7.
    When using LYNX-S, remove the 250μm coating and 900μm buffer with JR-M03 before loading the fiber on the holder.
  2. 1 pc of LYNX-C-PLS holder is supplied with every 10 connectors.
  3. 1 pc of LYNX2-C(MT) holder is supplied with every 10 connectors.
LYNX-S2 Cable holder

Optimized for Installing Splice-On Connectors.
Faster Handling. Better Results.

Cable holder

More details

Fiber Preparation with LYNX-S2 Cable Holder
LYNX-S2 Cable Holder-Optimized for Installing LYNX-CustomFit™ Splice-on Connecor
Y-Shaped Groove for Secure Cable Positioning

Consulte o catálogo para Ferramentas de Montagem

Baixar Catálogo

Para mais informações ou dúvidas sobre nossas máquinas de fusão de fibra,
clivadores e Lynx-CustomFit™, entre em contato com nosso escritório regional de vendas.
